APPLICATIONS 導入事例
-
GANTRY LOADER
-
TARNAR
-
ROBOT

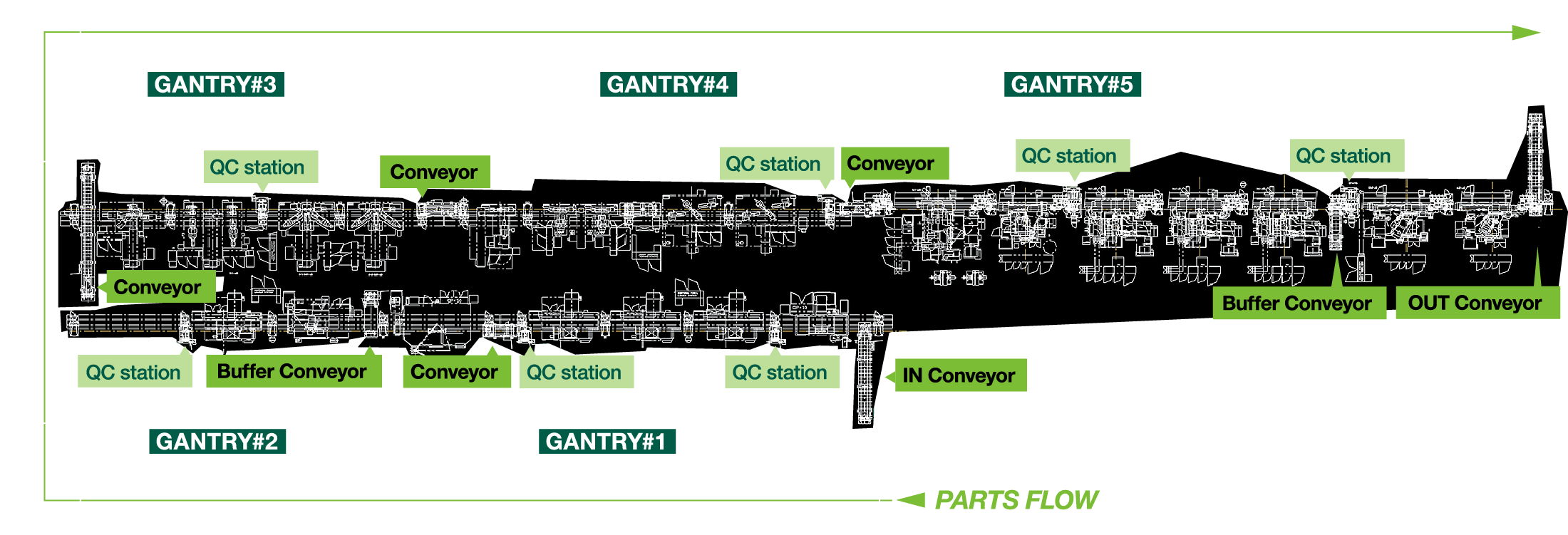

APPLICATION 01
GANTRY LOADER
for CRANKSHAFT
クランクシャフト搬送アプリケーション
全長160mのガントリーローダーアプリケーションです。ガントリーローダー5台、コンベア8台、QCST7台で構成されています。素材～製品まで一貫した加工ラインを目指せます。
Gantry Model
HGL100
可搬重量 ～50kg
| Axis | Unit | Speed |
|---|---|---|
| Z-axis | Carrier | 120m/min |
| Y/V-axis | Arm | 90m/min |
導入製品
- Gantry Loader5台
- Conveyor8台
- QC station7台
全長160m

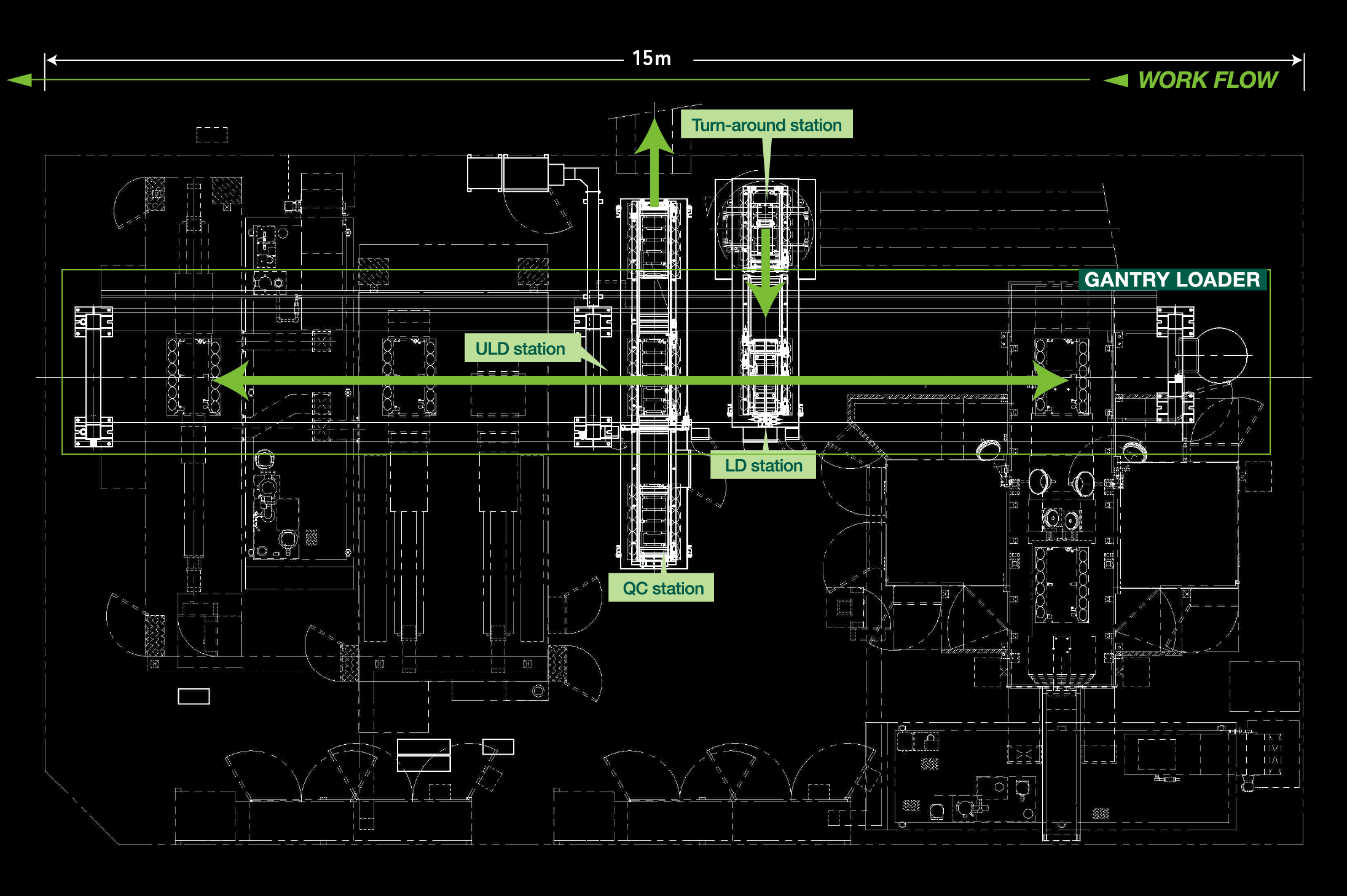

APPLICATION 02
GANTRY LOADER
for CYLINDER BLOCK
シリンダーブロック搬送アプリケーション
可搬重量500kgのガントリーローダーアプリケーションです。ガントリーローダー1台、コンベア2台、ターンテーブル1台で構成されています。オペレーターのホイスト作業を削減したり、ロボットの可搬重量が厳しい場合に有効なアプリケーションです。
Gantry Model
HGL500
可搬重量 ～500kg
| Axis | Unit | Speed |
|---|---|---|
| Z-axis | Carrier | 30m/min |
| Y-axis | Arm | 30m/min |
導入製品
- Gantry Loader1台
- Turn-around station1台
- QC station1台
- ULD station1台
- LD station1台
全長15m

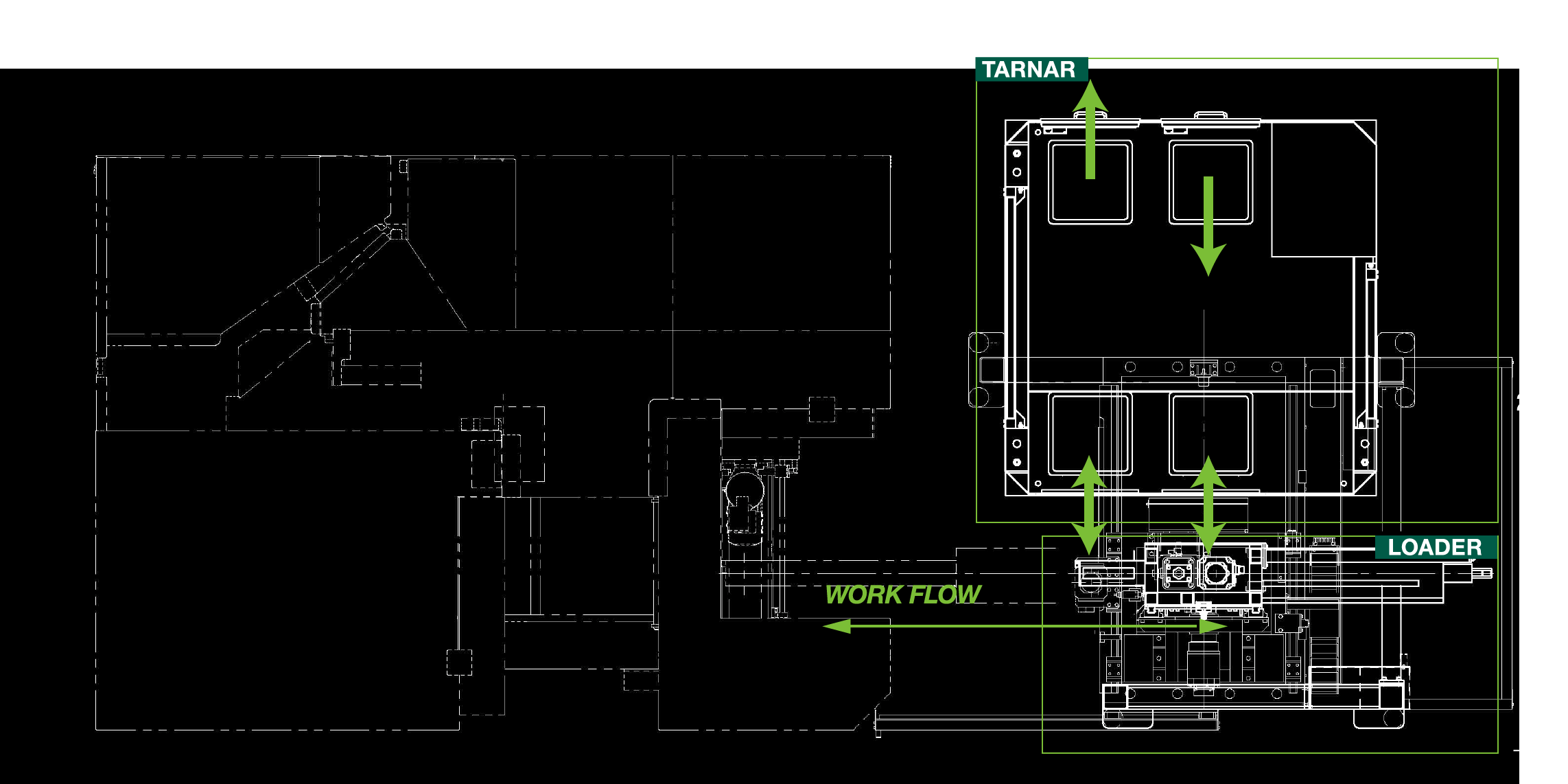

APPLICATION 03
TARNAR / LOADER
for GEAR
ギア搬送アプリケーション
12m2という省スペースの多品種自動化をTARNARで実現したアプリケーションです。ローダー1台、TARNAR1台で構成されています。TARNARはロボットとの相性も良いため、メリットを生かしたアプリケーション提案が可能です。
Gantry Model
HGL10
可搬重量 ～10kg
| Axis | Unit | Speed |
|---|---|---|
| Z-axis | Carrier | 40m/min |
| Y-axis | Arm | 40m/min |
| X-axis | Shift | 40m/min |
導入製品
- TARNAR1台
- Loader1台
全長6m

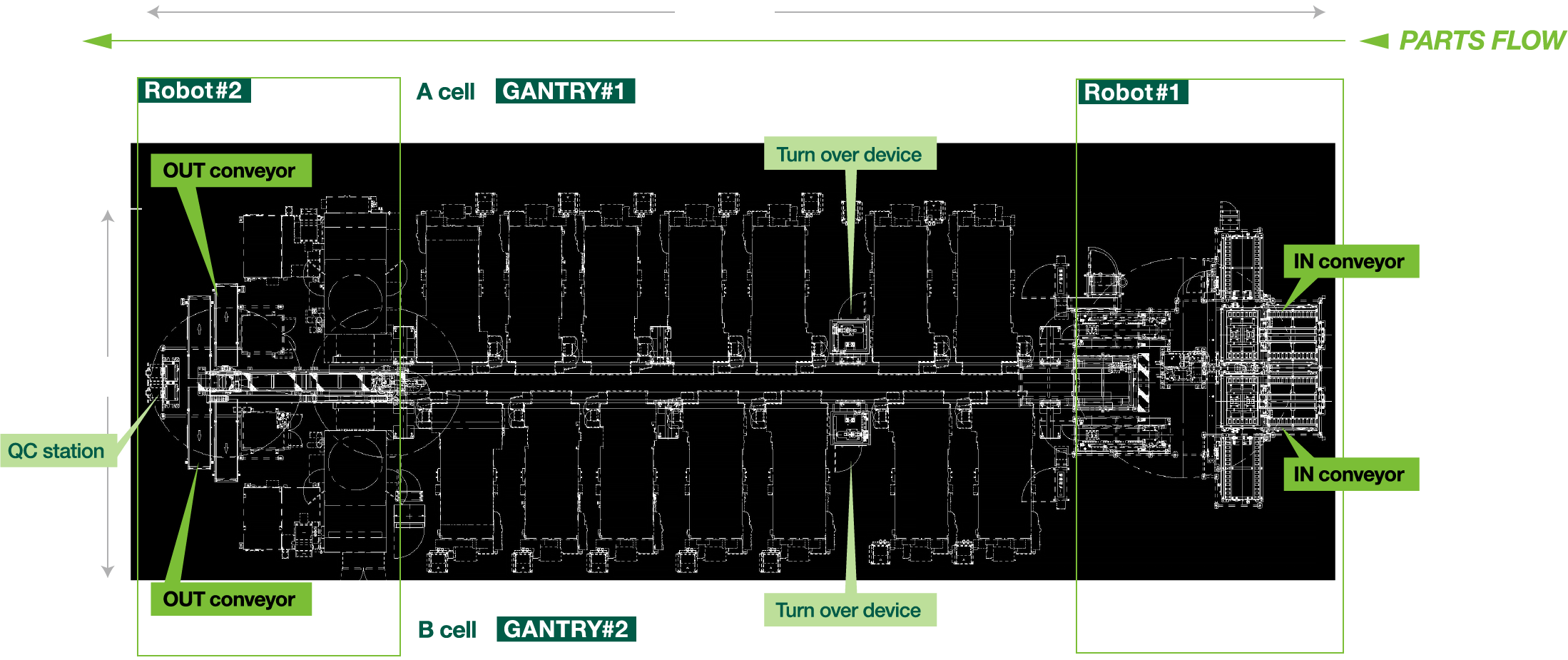

APPLICATION 04
ROBOT / GANTRY LOADER
for ALUMINUM COVER
アルミカバー搬送アプリケーション
ガントリーローダーとロボットのコラボアプリケーションです。素材供給をロボット、加工工程をガントリーローダー、洗浄測定工程をロボットで構成されています。これら全てを自社で対応できるメーカーは少ないため、一貫したHamanaクオリティを提供可能です。
Gantry Model
HGL10
可搬重量 ～5kg
| Axis | Unit | Speed |
|---|---|---|
| Z-axis | Carrier | 120m/min |
| Y/V-axis | Arm | 90m/min |
| X-axis | Shift | 50m/min |
導入製品
- Robot2台
- Gantry Loader2台
- Conveyor4台
- Turn over device2台
- QC station1台
全長28m
SYSTEM
for APPLICATION
付帯する装置も製作しております

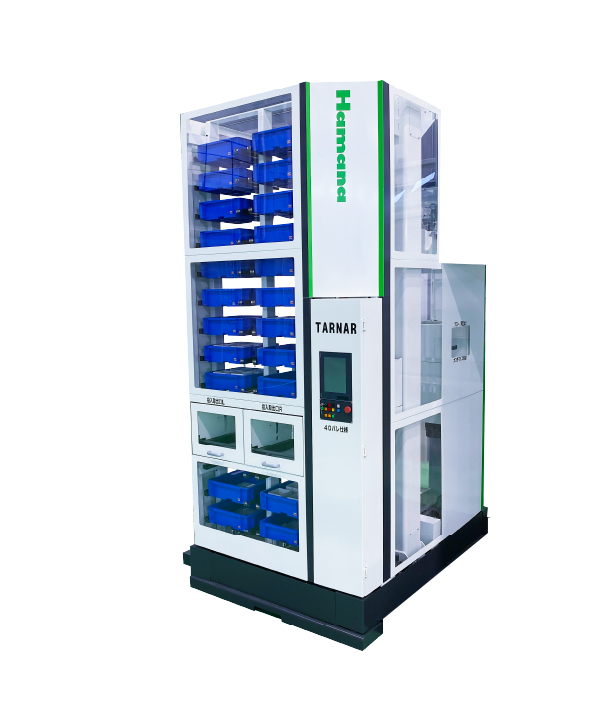

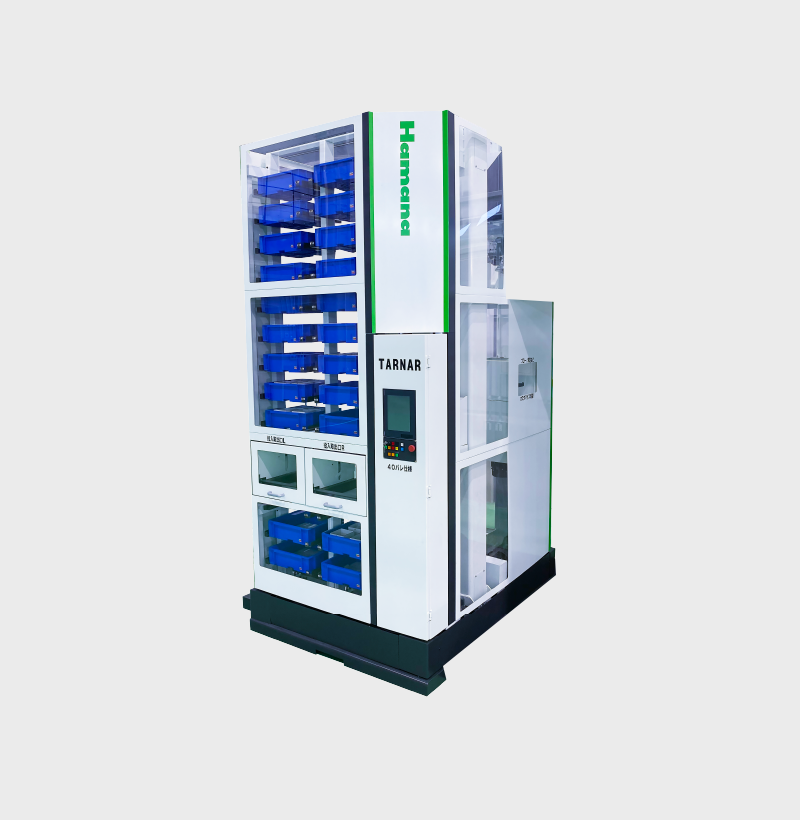

TARNAR
棚型ストッカー
-
TARNAR
特徴
積載重量(1パレ) 25kg パレット入替時間 20秒 パレット数単体 自動化 2列仕様 40個 30個 1列仕様 20個 15個 カスタマイズ可能パレットをカスタマイズすることで、様々なワークを1台にストック可能です。
標準在庫やツールなどを保管する自動倉庫としての単体利用も可能です。
CONVEYOR
- ・ワークテーブル
- ・ゆりかごコンベア
- ・ローラーコンベア
- ・トッププレートコンベア
-

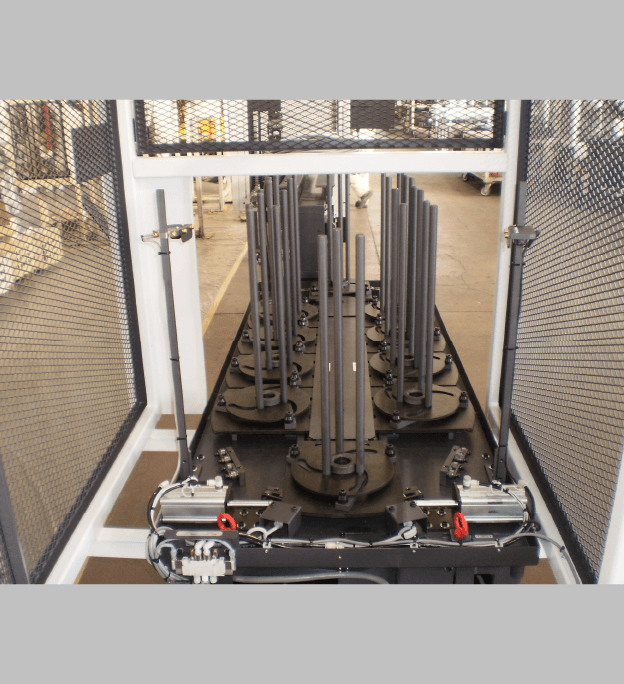

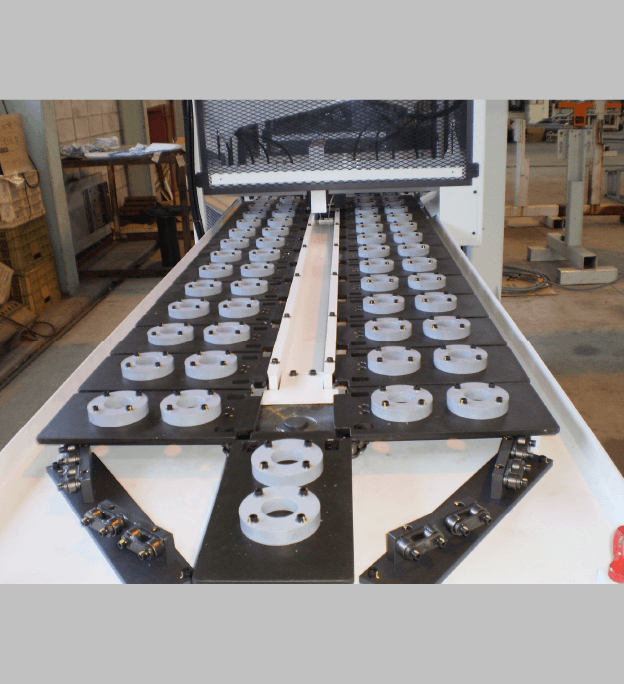

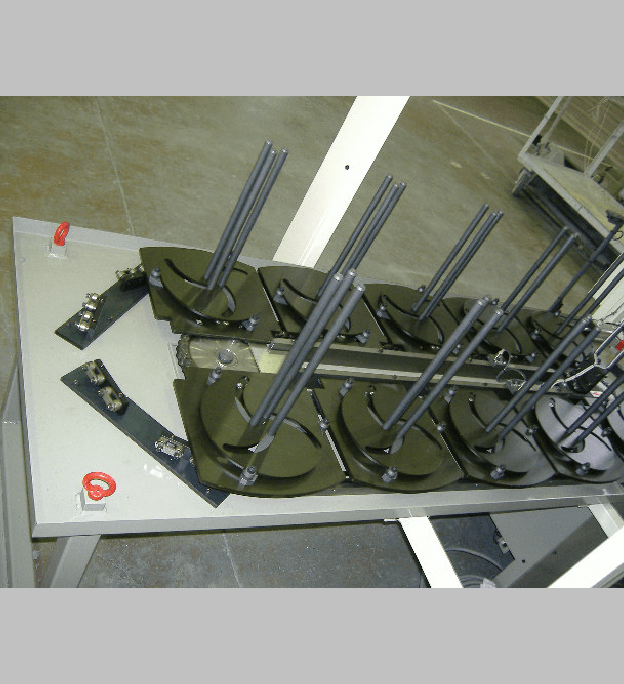

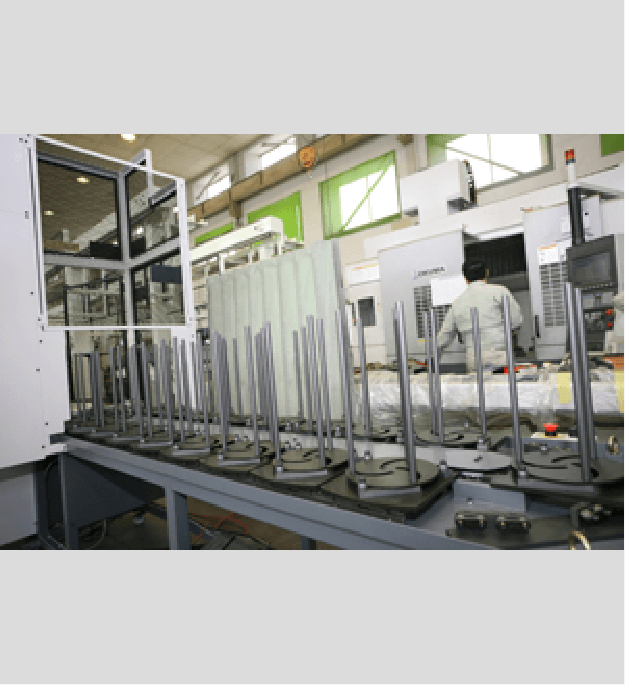

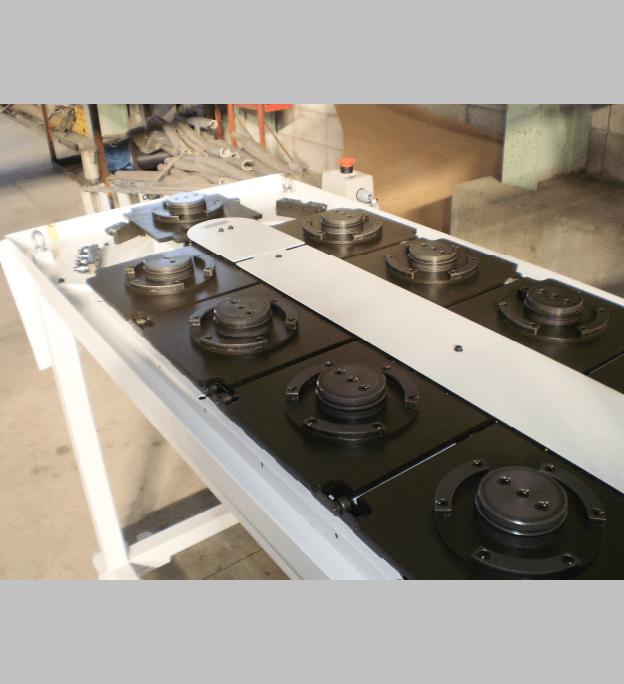

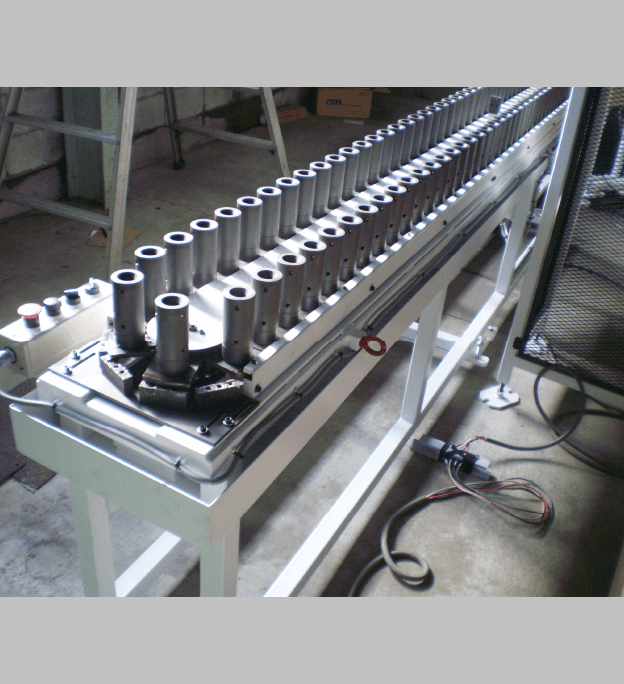

ワークテーブル
ストッカーの定番のワークテーブルです。
パレットサイズやステーション数は、ワークサイズや設置スペースによってカスタマイズ可能です。特徴
パレットサイズ Φ150、Φ250 ステーション数 10Sta、20Sta リフター数 1箇所、2箇所、なし -

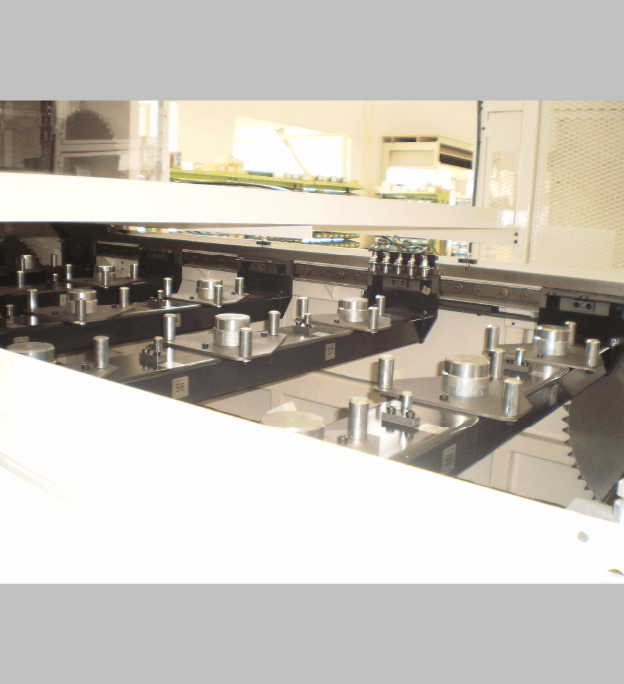

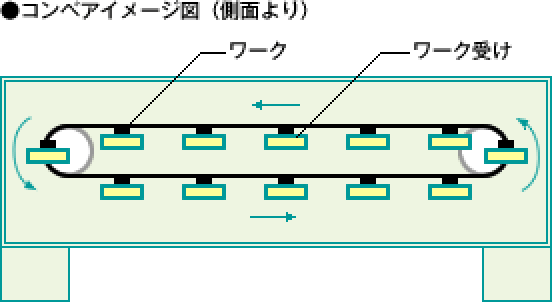

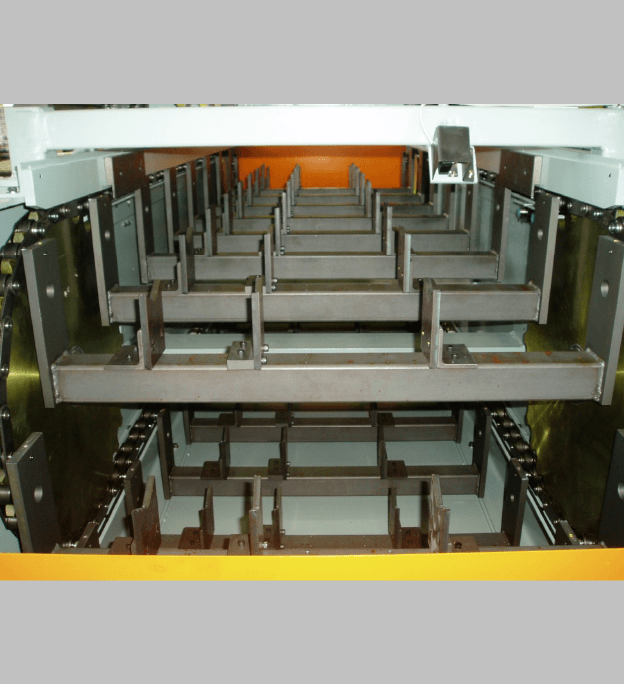

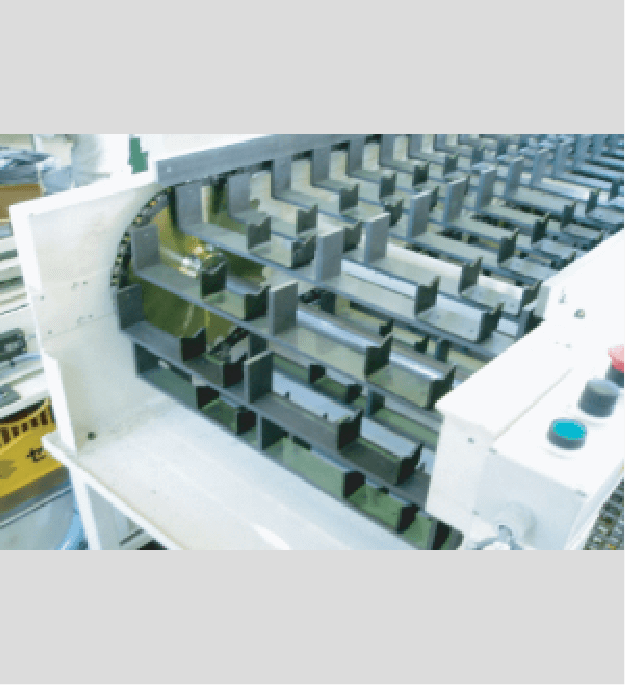

ゆりかごコンベア
パレット上面を、常に上方向に向けた（観覧車のイメージ）コンベアです。
コンベアは正転逆転可能なので、ワークを先入れ/先出しも可能です。
-

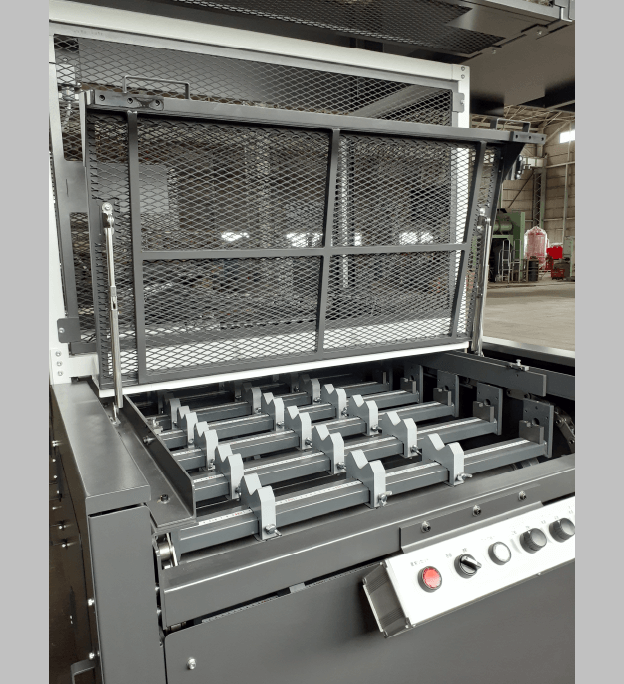

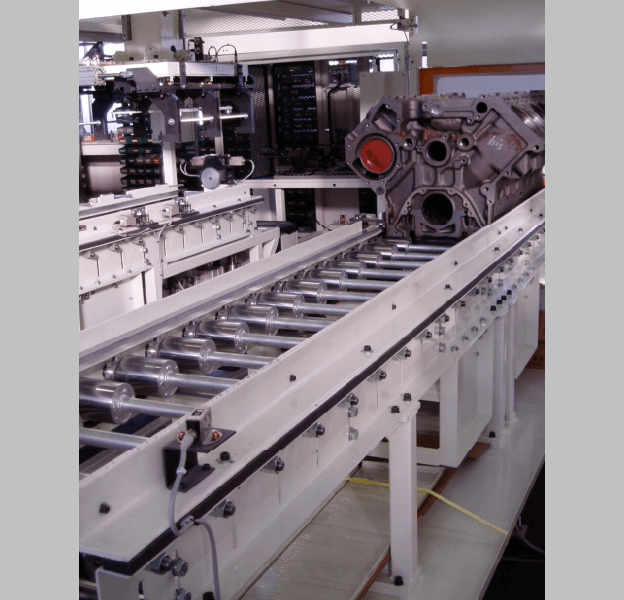

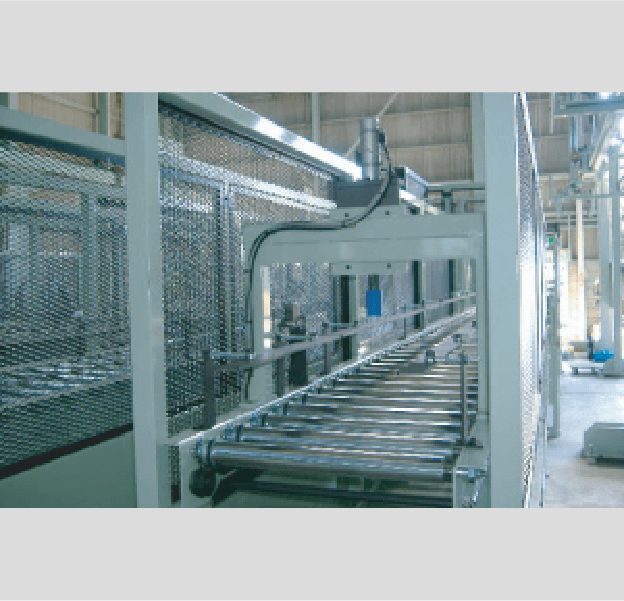

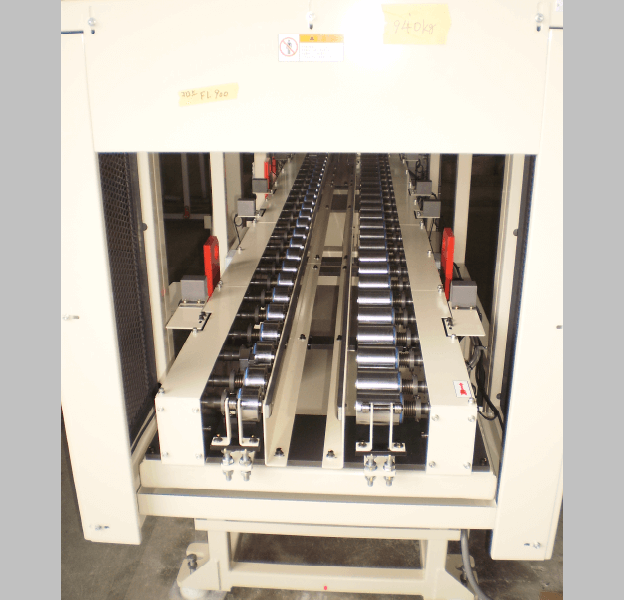

ローラーコンベア

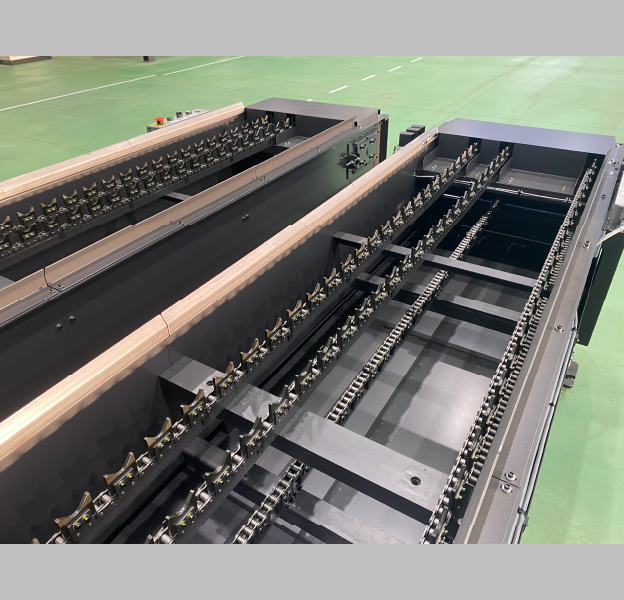

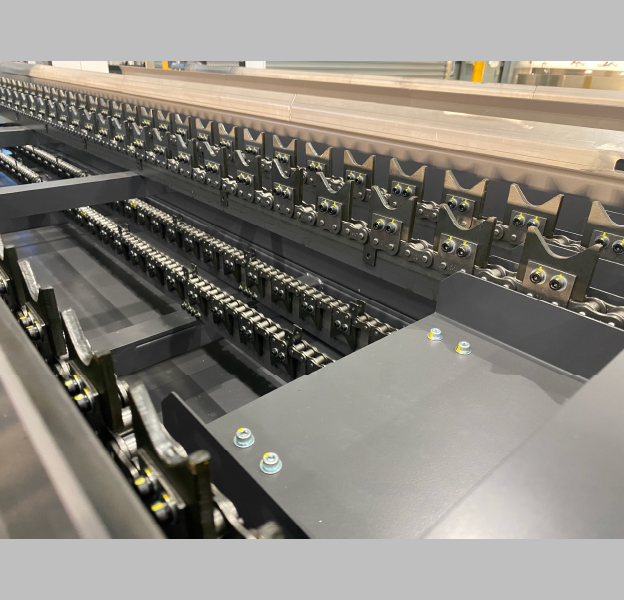

ピッチ送りコンベア
INCIDENTAL
DEVICE
DEVICE
- ・計測装置
- ・刻印装置
- ・洗浄エアブロー装置
- ・QC装置
-

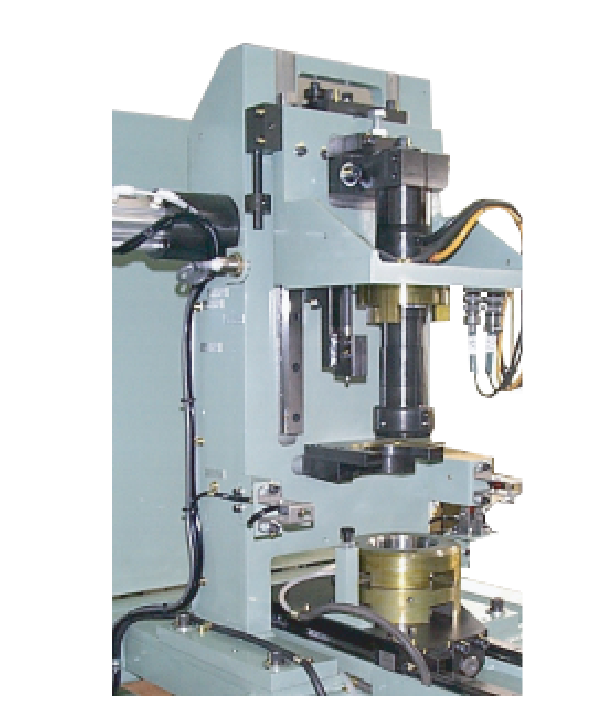

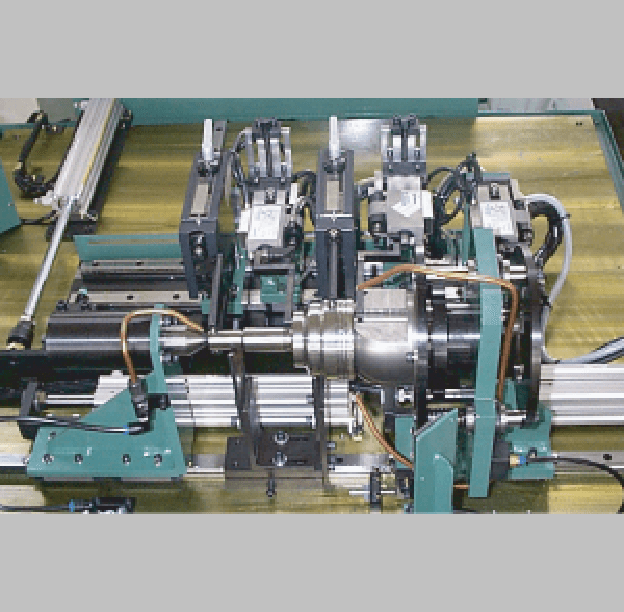

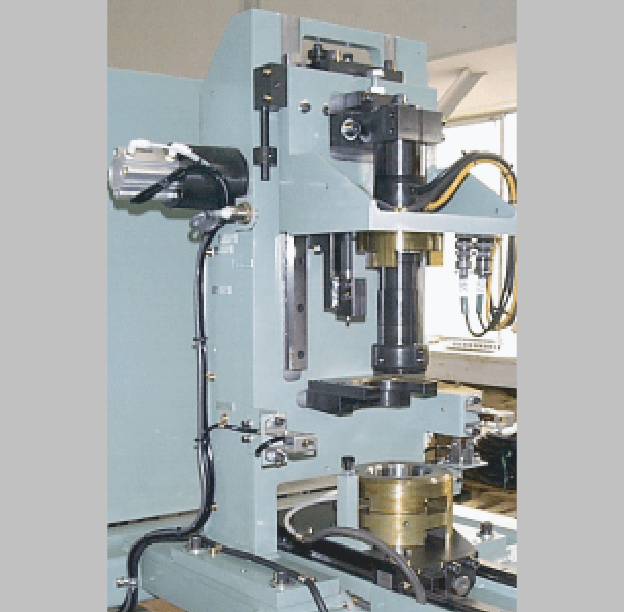

計測装置

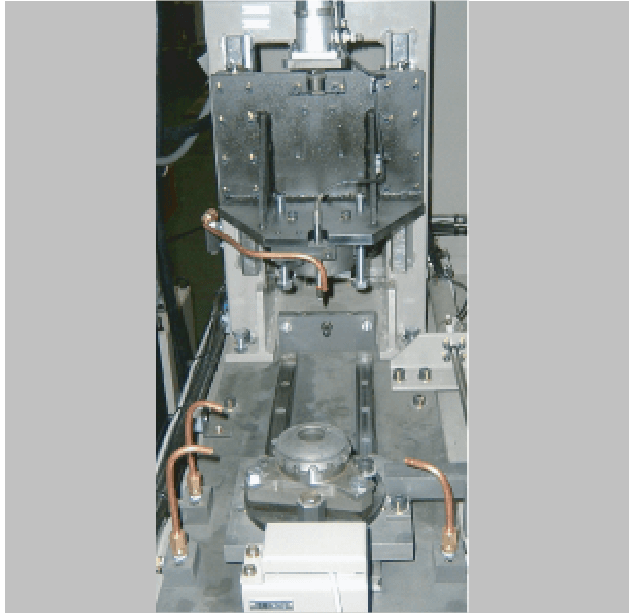

刻印装置

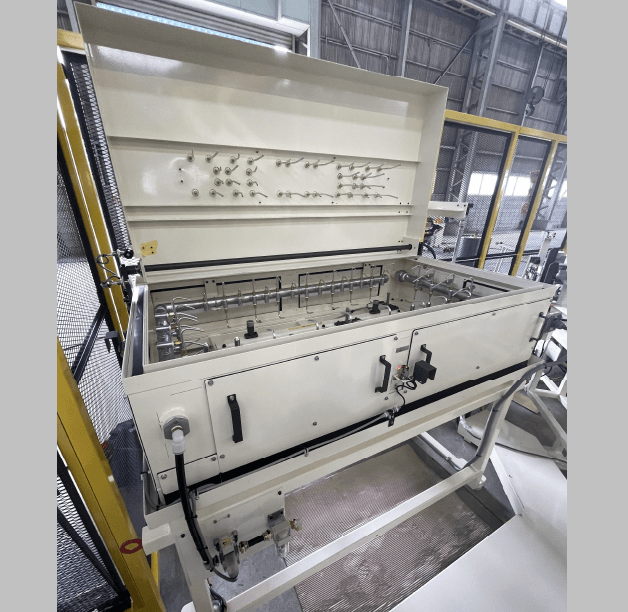

洗浄エアブロー装置
QC装置
